Сатметр Sat-Link WS-6922P (DVB-S + DVB-S2 8PSK) Real Time Spectrum

Артикул:
Написать отзыв
Технические данные:

LNB / ввод тюнер: разъем антенны: F socket
Диапазон частот: 950-2150 МГц

Уровень сигнала: 65 dBm ~ 25 dBm
LNB напряжения: 13/18 V, не более 350 мА
Режим: 2 k 8 k
LNB контроля: 22 кГц
DiSEqC: Ver. 1.0, 1.1, 1.2 + USALS

Демодулятор: Передний конец: 8PSK, QPSK (DVB-S), 32APSK (DVB-S2), 16APSK
Символьная скорость: 2 Мбит/С ~ 45 Мбит/С

SCPC и потока: Да
Анализатор спектра: No

Система: Процессор: 32-разрядного процессора (133 МГц)

SDRAM: 16 МБ (64 МГц)
ФЛЭШ: 8 МБ
EEPROM: 16 Б. 16 МБ (DDR1)

Видео декодер: MPEG 2: основной уровень Proflie@Main

Скорость передачи данных: до 15 Мбит / сек
Разрешение видео: 720 x 576 (PAL), 720 x 480 (NTSC)
Формат видео: PAL / NTSC / SECAM


MPEG аудио: MPEG-1 слой 1 и 2
Тип: моно
Выборки: 32, 44,1 и 48 кГц



Интерфейс последовательной передачи данных: тип подключения: USB

Источник питания: батарея Li-oN: 3000 мА / ч
Напряжение: 8,4 v
Блок питания / зарядное устройство: 90-240 В / AC - 12 V / DC 1 A

Габариты / вес: размер: 9,5 x 15,5 x 4,5 см
Вес: 0,5 кг
Возможности системы
Полностью DVB-S Соответствует
Да
LNB вход
Разъем
F типа
Частота Диапазон
950-2150MHz
Уровень сигнала
-65dBm ~-25dBm
LNB Powewr
13/18V, Max350mA
LNB переключателя
22KHz
DiSEqC
Версия 1.0 / 1.2
Демодулятор
Отдел конца
QPSK
Демодуляция Диапазон
2 Мбит / с ~ 45Mbps
SCPC и MCPC Способно
Да
Системные ресурсы
Процессор
32-процессор (133 МГц)
FLASH
8Mbyte
SDRAM
4 * 16Mbyte
Video Decoder
MPEG-2
MP @ ML
Скорость передачи данных
Max15M бит / с
Резолюция
720 * 576.720 * 480
Формат видео
PAL / NTSC / SECAM
Аудио
MPEG
MPEG-1 & 2
Тип
Одноместный
Частота выборки
32,44.1 и 48 кГц
Передача данных
Разъем
USB
Электропитание
Литий-ионный аккумулятор
3000 mAH/8.4V Макс
Адаптер питания
В
AC 100-220
Out
DC 12V
Физические характеристики
Размер
9.5x15.5x4.5 (см)
Вес нетто
0.5KG
Читать дальше
12.120 руб.
В наличии
+
-
Купить сейчас!
Добавить сайт в закладки
Задать вопрос о товаре

Измеритель WS6908 разработан на основе DVB-S стандарта. Имеет высокую производительность, хорошие технические параметры и обновляемую платформу с гибким ПО, что позволяет удовлетворить различные потребности клиентов. Технические характеристикиХарактерные особенностиОсновные функции и технические показателиВид спередиВид сзадиТехнические характеристики Возможности системы Полная DVB совместимость Да На входе LNB/тюнера Соединитель Тип F, «папа» Диапазон частот 950МГц-2150МГц Уровень сигнала -65дБм~-25дБм LNB питание 13/18В,Imax 400мА Управление переключением LNB 22кГц DiSEqC Версия 1.0/1.1/1.2 Демодулятор Демодуляция QPSK Скорость модуляции 2Мбит/с~45Мбит/с Совместимость с SCPC и MCPC ДА Системный ресурс Процессор 32-битный процессор (133МГц) Флэш-память 8Mб Декодирование SDRAM 4×16Mб Видео декодер Скорость передачи данных Макс. 15Мбит/с Разрешение 720×576, 720×480 Видео формат PAL/NTSC/SECAM Аудио Тип Моно Дискретизация 32, 44.1, 48 кГц Передача данных Порт USB Источник питания Li- Ion аккумулятор 8.4V/3000мА-ч Зарядное устройство На входе AC 90-250В На выходе DC 12В/1.5А Физические характеристики Размер 95мм×155мм×45мм Вес (нетто) 0.5кг Обратно Характерные особенности 1. В устройстве используется чип CT216S-T с основной частотой 133 МГц. Емкость регистра составляет 4 × 16Мбит. Характерно быстрое переключение Меню и программ, а также четкое изображение. 2. Имеются удобные для пользователей кнопки быстрого доступа, такие как INFO, телетекст, выбор языка, выбор языка субтитров, список ТВ-каналов, телепрограмма и т.д. 3. Устройство разумно сконструировано, его размер составляет 9,5 × 15,5 × 4,5 см3, а вес до 0,5 кг. В комплект изделия входит сумка. Имея полный перечень функций и удобство в транспортировке, данное устройство особенно подходит для работ вне помещений. Обратно Основные функции и технические показатели 1. Как специальный инструмент дляотладки спутниковых антенн, данный измеритель может рассчитывать угол наклона и азимут антенны. 2. Отображает CBER, VBER, отношение сигнал/шум и мощность сигнала. 3. Поддерживает переключатели сигнала DiSEqC 1.0/1.1/1.2, 0/22кГц и USALS. 4. Сохраняет в памяти TP данные и до 2000 фрагментов программной информации. 5. Защита антенны от короткого замыкания. 6. Демодуляция типа QPSK, имеет скорость модуляции 2-45Mбит/с. 7. Совместимость с SCPC и MCPC. 8. Наличие стандартных портов для подключения: LNB-вход, AV-вход, AV-выход, USB и гнездо для зарядного устройства. 9. Наш продукт имеет простой графический интерфейс меню на нескольких языках. 10. Поддерживается электронная программа передач (EPG) и MP3. 11. Обновление программного обеспечения производится через USB-порт. 12. Устройство питается от Li-ion аккумулятора (8.4В/3000мА-ч), с минимальным временем работы 4 часа. Обратно Вид спереди Обратно Вид сзади Обратно Наша компания является профессиональным китайским производителем и поставщиком цифровых измерителей спутникового сигнала DVB-S. А также мы занимаемся производством цифровых измерителей спутникового сигнала DVB-S/DVB-S2 высокого разрешения, измерителей сигнала цифрового наземного телевидения DVB-T, комбинированных измерителей сигнала DVB-T, DVB-S и DVB-S2 с анализатором спектра и т.д. Похожие названия Бестселлер среди спутниковых искателей сигнала | Популярный цифровой измеритель спутникового сигнала



В  повседневной работе вам часто требуется настраивать спутниковые антенны  для просмотра HDTV телепрограмм? Тогда разумней будет приобрести прибор Sat-Link WS-6922P, который способен принимать HDTV сигналы (DVB-S2). Высокий уровень устройства подтверждает и наличие встроенного анализатора спектра. Аппарат подсоединяется непосредственно к кабелю, идущему от конвертора к ресиверу. Sat-Link WS-6922P дополнительно  снабжен аудио/видеовходами (RCA композит), что делает его  отличным инструментом не только для настройки спутниковых антенн, но и  при установке систем видеонаблюдения. Изображение с камер можно видеть  прямо на дисплее прибора, а не бежать к монитору.



В ходе  настройки антенны SAT-Finder WS-6922P может показывать ТВ-программы (некодированные FTA) для тестирования прямо на своём дисплее. Прибор  корректно работает не только при прямом соединении, но и через DiSeqC  1.0/1.1/1.2. Меню аппарата интуитивно понятно организовано, многие  пункты помимо текстовой информации сопровождаются логично нарисованными  графическими элементами. Так что разобраться с Sat-Link WS-6922P без  особых проблем смогут даже неопытные пользователи.

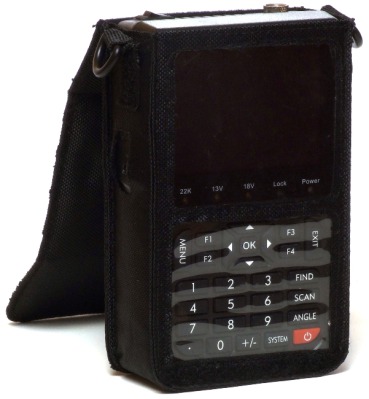

Кожух  прибора выполнен из прочного синтетического материала. Передняя панель SAT-Finder'а и дисплей защищены прозрачной плёнкой, которая достаточно  мягкая и в целом не мешает свободным нажатиям на клавиши. Кожух имеет  оригинальную конструкцию - крышка на липучках, благодаря чему аппаратом  можно пользоваться даже при ярком солнце на крыше. Приятно  удивило наличие специального калькулятора, который по координатам вашего текущего местоположения, способен расчитывать азимут и угол возвышения  антенны для выбранного спутника.



* Способен принимать HDTV сигнал (DVB-S2).

* Просмотреть и настроить спутники можно с помощью встроенного анализатора спектра.

* Показывает открытые FTA каналы в том числе HD на цветном дисплее.

* Автоматическая повторная калибровка благодаря уникальной системе калибровки встроенный в прибор.

• Имеется русский язык в меню.

• В ходе настройки прибор отображает:  Signal Intensity, Signal Quality, BER, С/N.

* Рассчитывает углы наклона тарелки так что вы можете быстро и точно  выравнить спутниковую антенну (вы можете проверить устойчивость канала  прямо на экране).

* Транспондеры, частота, скорость передачи и полярность, и другие параметры могут быть изменены пользователем.

Прибор не нуждается в дополнительной ручной калибровке, благодаря  интегрированной системе автокалибровке. Эта система производит процедуру автокалибровки при каждом включении устройства. Так что при каждой  установке вы можете быть абсолютно уверены в точности своего SAT Finder.

- 3,5" LCD дисплей с высоким разрешением, который может показывать картинку канала в режиме реального времени

- Платформа NEC - Аудио/видео вход

- Показывает уровень сигнала прямо на собственном экране

- При нахождении сигнала срабатывает звуковой и визуальный индикатор

- Digital Meter for Signal Strength(in numerical & value and picture)

- Спутниковый менеджер (изменять, удалять и сканировать)

- Полностью программируется пользователем

- Автоматически вычисляет угол AZ, EL

- Размеры: 155x95x45 mm

- Поддержка DiSeqC 1.0/1.1/1.2 и 22kHz Switch

- Lithium-ion аккумулятор 1950mA

- Уровень сигнала: 65dbm~25dbm

- Софт обновляется через USB порт Комплектация: ремешок (на шею), USB-COM кабель для прошивки, чехол, зарядка 12VDC, автомобильная зарядка.


Возможности системы
 DVB-S,DVB-S2
Да
LNB вход
Разъем
F типа
Диапазон частот
950-2150MHz
Уровень сигнала
-65dBm ~-25dBm
LNB Напряжение
13/18V, Max350mA
LNB переключателя
22KHz
DiSEqC
Версия 1.0 ,1.1, 1.2 + USALS
Демодулятор
Отдел конца
8PSK,QPSK,32APSK,16APSK
Демодуляция Диапазон
2 Мбит / с ~ 45Mbps
SCPC и MCPC
Да
Системные ресурсы
Процессор
32-процессор (133 МГц)
FLASH
8Mbyte
SDRAM
4 * 16Mbyte
Видео декодер
MPEG-2
MP @ ML
Скорость передачи данных
Max15M бит / с
Разрешение видео
720 * 576.720 * 480
Формат видео
PAL / NTSC / SECAM
Аудио
MPEG
MPEG-1 & 2
Тип
Одноместный
Частота выборки
32,44.1 и 48 кГц
Передача данных
Разъем
USB
Электропитание
Литий-ионный аккумулятор
3000 mAH/8.4V Макс
Адаптер питания
Вход
AC 100-220
Выход
DC 12V 1A
Физические характеристики
Размер
9.5x15.5x4.5 (см)
Вес нетто
0.5KG

2




ws-6918P



Das Satlink WS-6922HD ist der erste Messcomputer von Satlink mit HD Bild.

Das Satlink WS-6922HD ist ein handliches digitales Satelliten-Messgerät zum einfachen und schnellen Ausrichten einer Satelliten-Antenne. Ist ein Satellit gefunden, gibt das Satlink WS-6922HD sowohl ein optisches als auch ein akustisches Signal ab.

Die Empfangsqualität wird als numerischer Messwert und als Balkenanzeige (Bargraph/Thermometerskala) dargestellt.

Zusätzlich kann die Bildqualität über den hochauflösenden 3,5" TFT-LCD-Bildschirm überprüft werden. Transponder, Frequenz, Symbolrate, Polarität, und andere Einstellungen können vom User modifiziert werden.

Zur Kontrolle kann der Transponder durchsucht werden. Verlässt man dann das Menü werden die gefundenen TV-Kanäle angezeigt.

Das Gerät verfügt über einen eingebauten Satellitenreceiver zur Darstellung von TV Bild mit Tonausgabe. (auch MPEG 4 / HD Bild)



Highlights:

  • Unikabel-SCR Messung
  • DiSEqC 1.0, 1.1, 1.2
  • Transponder / Satellitenmanager
  • Keyboardbeleuchtung
  • AV EIN- & Ausgang
  • weiteres siehe unter Eigenschaften


Unikabel- SCR Messung

SCR 1-8, mit 12 wählbaren Frequenzen:
1210, 1284, 1400, 1420, 1516, 1632, 1680, 1748, 1864, 1980, 2040, 2096 MHz



AV IN- & OUTPUT

Das Satlink WS-6922HD kann wie ein handelsüblicher Receiver an ein TV Gerät angeschlossen werden. Ausserdem besitzt das Gerät einen AV Eingang. An diesem können andere Wiedergabegeräte oder AV Überwachungskameras angeschlossen werden!



Multimedia-Player

Darstellung von gespeicherten Fotos im JPG-Format und abspielen von MP3 Dateien vom eigenen USB-Stick!



PC Software

  • Mit der PC Software können Sie die Transponder / Satellitenliste bearbeiten.
  • Satelliten bearbeiten, hinzufügen & entfernen
  • Transponder bearbeiten, hinzufügen & entfernen




Service & Support ForumФорум поддержки http://www.forum.satlinkmeters.com





  • Диапазон частот:: 950 - 2150 MHz (DVB-S)
  • 16:9 Farb TFT LC Display mit 4,5" / 11cm Bildschirmdiagonale
  • Beleuchtete Tastatur (Leuchtdauer 5,10,20 Sekunden oder ausschalten)
  • Taschenlampenfunktion
  • Eingebauter Lautsprecher
  • Winkelberechnung von Azimuth, Elevation und LNB-Tilt (nach Eingabe der eigenen Koordinationsdaten)
  • Anzeige der Signalstдrke in Prozent und als Balken
  • Anzeige von BER
  • Anzeige von C/N
  • Anzeige des Signalpegels in dBµV
  • Unikabel- SCR Messung
  • DiSEqC 1.0 Steuerung für Multischalter oder DiSEqC Switches
  • DiSEqC 1.1 Steuerung fьr DiSEqC Switches / 1-8 LNB
  • DiSEqC 1.2 Motorsteuerung
  • Automatische Kanalsuche TV + Radio
  • Empfang und Wiedergabe von DVB-S+S2 TV Programmen
  • Empfang und Wiedergabe von DVB-S+S2 Radioprogrammen
  • EPG (elektronischer Programmfьhrer)
  • Formatumschaltung 4:3 oder 16:9
  • AV-Ausgang: Mittels Adapterkabel kann das Gerдt mit dem TV-Gerдt verbunden werden und als normaler Receiver genutzt werden
  • AV-Eingang: zum AnschluЯ von Fremdgerдten wie z.B. Videocameras.
  • Datenübertragung mittels USB Speicherstick:
    - Firmwareupdates
    - Datensicherung der eigenen Einstellungen
    - Wiederherstellen der eigenen Einstellungen
    - Satellitenlisten speichern und am PC bearbeiten
    - Satellitenlisten wieder auf das Gerдt ьbertragen
    - Darstellung von Fotos und Abspielen von MP3 Dateien vom USB-Speicher-Stick
  • Eingebauter, leicht auswechselbarer 3000mA/h LION-Powerakku fьr 3-6 Stunden Betrieb
  • u.v.m.

6 Menüsprachen: Deutsch, Englisch, Griechisch, Slovakisch, Ungarisch, Persisch

Folgende Satelliten sind bereits vorgespeichert:

Satliste
Technische Daten:

LNB / Tuner Eingang:   Antennenanschluß: F- Buchse
    950 MHz - 2150 MHz



  Signalpegel: -65 dBm~-25 dBm
  LNB Spannung: 13/18 V, max 350 mA
  Mode: 2K, 8K
  LNB Control: 22 KHz
  DiSEqC: Ver. 1.0, 1.1, 1.2 + USALS

Demodulator:   Front End: QPSK (DVB-S), 8PSK, 16APSK, 32APSK (DVB-S2)
  Symbolrate: 2 Mbps~45 Mbps



  SCPC and MCPC: Ja
  Spectrum Analyzer: Nein

System:   Prozessor: 32bit processor (133MHz)



  SDRAM: 16 MB (64Mhz)
  FLASH: 8 MB
  EEPROM: 16*16 MB (DDR1)

Video Decoder:   MPEG 2: Main Proflie@Main Level



  Datenrate: bis zu 15 Mbits/s
  Video Auflösung: 720 x 576 (PAL), 720 x 480 (NTSC)
  Video Format: PAL / NTSC / SECAM




MPEG Audio:   MPEG 1 layer 1&2
  Typ: Mono
  Sampling: 32, 44.1 and 48 KHz





Serielle Datenschnittstelle:   Anschlußtyp: USB

Stromversorgung:   Li-oN Batterie: 3000 mA/h
  Spannung: 8,4 Volt
  Netzteil / Ladeadapter: 90 - 240 V / AC - 12 V / DC 1 A

Abmessung / Gewicht:   Größe: 9,5 x 15,5 x 4,5 cm
  Gewicht: 0,5 Kg

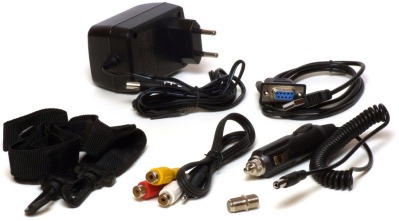

Комплект поставки:

  • Прибор WS-6922
  • Инструкция на английском языке
  • Резиновый чехол для прибора
  • Блок питания 220/12 вольт 2 ампера
  • Адаптер питания  в прикуриватель автомобиля
  • Аудио-Видео кабель на мини джек 3,5 мм
  • Нейлоновый ремень для переноски прибора
Lieferumfang WS-6922
Lieferumfang WS-6922

Beispielbilder:

WS-6908 Main Menu

Главное меню:

Можно выбрать следущие пункты меню

  • Поиск спутников
  • Системные установки
  • Мульимедиа и обновление
  • Менеджер транспордеров

WS-6908 Main Menu

Satsuche

Im Menüpunkt Satellit Finden können Sie einen gewünschten Satelliten zum Suchen auswählen.

Die Satellitenliste kann mit einem Computerprogramm bearbeitet werden und danach mit einem USB-Speicherstick auf das Gerät geladen werden.

44 Satelliten zwischen 70° OST und 30° West sind in der Datenbank enthalten.


WS-6908 Main Menu

Satsuche

Nach Auswahl des gewünschten Satelliten gelangt man in den Suchmodus.

Folgende Messwewerte werden angezeigt:

  • Satellitenposition in Grad
  • Elevationswinkel in Grad
  • LNB-Tilt Winkel in Grad
  • Signalstärke als Balken und in Prozent
  • Signalqualität als Balken und in Prozent
  • BER / Bitfehlerrate
  • C/N Signalrauschabstand
  • Signalstärke in dBµV

In diesem Menüpunkt kann zur Kontrolle ein Transponderscan durchgeführt werden. Anschliessend können nach Verlassen der Satsuche die gefundenen Kanäle in Bild und Ton angezeigt werden.


WS-6908 Main Menu

Функция :ZOOM

Чтение мощности и качества сигнала возможно с большого расстояния.


WS-6908 Main Menu

Монитор сигнала:

Отображает следующие значения:

  • Сила сигнала в процентах
  • Качество сигнала в процентах
  • Ошибки в битрейтах
  • Сигнал/шум CN в db
  • Мощность сигнала в dBm, dBmV  dBµV
  • Синусоиду

WS-6908 Main Menu



Выбор типа конвертора


WS-6908 Main Menu




WS-6908 Main Menu

Менеджер транспордеров:

Позволяет добавлять ,удалять и редактировать транспордеры.




WS-6908 Main Menu

Поиск каналов

Существует несколько различных режимов

  1. Все каналы
  2. Только бесплатные (FTA)
  3. Все каналы выбранного транспордера
  4. Только бесплатные (FTA) выбранного транспордера




WS-6908 Main Menu

Изображение канала

Можно выбрать формат (4:3 / 16:9)


WS-6908 Main Menu

Информация о программе

Нажав кнопку INFO вы получите всю информацию о канале


WS-6908 Main Menu

Список каналов




WS-6908 Main Menu

Фаворитные каналы




WS-6908 Main Menu

EPG:

Электронный ТВ гид


WS-6908 Main Menu

DiSEqC 1.0

Позволяет переключаться между 4 конверторами


WS-6908 Main Menu

DiSEqC 1.1

Позволяет переключаться между 8 конверторами




WS-6908 Main Menu

DiSEqC 1.2

Позволяет работать с позиционером (мотором)




WS-6908 Main Menu

USALS

Универсальная система автоматического нахождения спутников






WS-6908 Main Menu

Мултимедиа-Меню

Музыка: MP3-плеер

Видео: Видеоплеер

Фото: фоторедактор

Обновление:Программное обеспечение, список каналов, настройки .


WS-6908 Main Menu

Параметры системы









Отзывы о товаре Сатметр Sat-Link WS-6922P (DVB-S + DVB-S2 8PSK) Real Time Spectrum

Ваш отзыв может быть первым.

Написать отзыв
Товар в подборках
Похожие товары
Сатметр Sat-Link WS-6912 (DVB-S + DVB-S2 8PSK) Real Time Spectrum
быстрый просмотр
10.500 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6918P (DVB-S + DVB-S2 8PSK) Real Time Spectrum
быстрый просмотр
11.000 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6908 (DVB-S FTA)
быстрый просмотр
6.000 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6906 (DVB-S FTA)
быстрый просмотр
5.500 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6902 (DVB-S Spectrum SE)
быстрый просмотр
7.800 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6905 (DVB-T)
быстрый просмотр
11.000 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6909 (DVB-S+T)
быстрый просмотр
11.800 руб.
В наличии
Купить сейчас
В корзину
Сатметр Sat-Link WS-6936 (DVB-S+T Combo) Real Time Spectrum
быстрый просмотр
13.800 руб.
В наличии
Купить сейчас
В корзину
