Сатметр Sat-Link WS-6909 (DVB-S+T)

Революционный гибрид - в одном корпусе совмещены блоки для работы со спутниковыми (DVB-S) и эфирными (DVB-T) антеннами. В итоге получился относительно недорогой, универсальный прибор для настройки спутниковых и эфирных антенн. Аппарат обладает высокой чувствительностью, имеет функцию слепого поиска (Blind Scan), крупную шкалу уровня сигнала, возможность обновления софта и списка спутников/транспондеров прямо с USB-накопителя. Sat-Link WS-6909 дополнительно снабжен аудио/видеовходами и выходами (RCA композит), что делает его отличным инструментом не только для настройки спутниковых антенн, но и при установке систем видеонаблюдения. Изображение с камер можно видеть прямо на дисплее прибора, а не бежать к монитору.

Все значения в меню легко читаются, благодаря крупному шрифту и большому 3.5" дисплею. Отображение уровня сигнала и качества может быть представлено не только в виде крупных шкал, но и в виде двух больших десятичных чисел. Кроме того, оперативно можно оценить уровень сигнала на различных транспондерах - просто "прыгая" по ним в списке. В ходе настройки антенны SAT-Finder WS-6909 может показывать ТВ-программы (некодированные FTA) для тестирования прямо на своём дисплее. Прибор корректно работает не только при прямом соединении, но и через DiSeqC 1.0/1.1/1.2. Меню аппарата интуитивно понятно организовано, многие пункты помимо текстовой информации сопровождаются логично нарисованными графическими элементами. Так что разобраться с Sat-Link WS-6909 без особых проблем смогут даже неопытные пользователи.

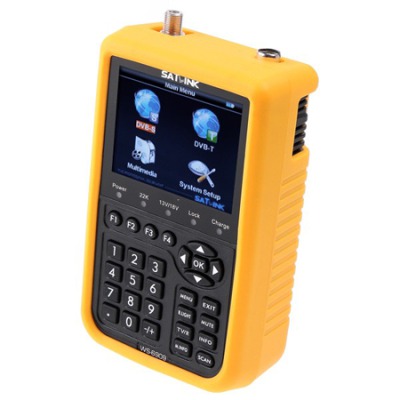

Кожух прибора выполнен из резины, выкрашенной в ярко жёлтый цвет. По сравнению с другими SAT Finder, где кожухи сделаны из синтетического материала, резина конечно лучше в плане амортизации при падении прибор на асфальт например. Но зато в Sat-Link WS-6909 кожух никак не защищает дисплей и клавиатуру от дождя и солнечных лучей.

Приятно удивило наличие специального калькулятора, который по координатам вашего текущего местоположения, способен расчитывать азимут и угол возвышения антенны для выбранного спутника. Порт USB здесь предназначен не только для обновления софта с внешних накопителей, но ещё и для чтения мультимедиа данных. Да-да, это не опечатка, Sat-Link WS-6909 способен проигрывать с внешних дисков mp3-файлы и отображать фотографии JPEG. Трудно сказать зачем в таком приборе эти развлекательные функции, может быть чтобы установщику на крыше было не так скучно ;).

• Быстро и точно настраивает спутниковую и эфирную антенну.
• Показывает уровень сигнала прямо на собственном экране.
• Транспондеры, частота, скорость передачи и полярность, и другие параметры могут быть изменены пользователем.
• В ходе настройки прибор отображает: Signal Intensity, Signal Quality, CBER и VBER.
• Прибор не нуждается в дополнительной ручной калибровке, благодаря интегрированной системе автокалибровке. Эта система производит процедуру автокалибровки при каждом включении устройства. Так что при каждой установке вы можете быть абсолютно уверены в точности своего SAT Finder.
• Все актуальные спутники видны на экране аппарата.
• Автоматически вычисляет углы тарелки и настройки основываясь на вашем местоположении.

• 3.5" цветной LCD дисплей
• Processor: 32bit processor (133 MHz) CHERTEK CT216S
• Аудио/видео вход
• При нахождении сигнала срабатывает звуковой и визуальный индикатор
• Софт обновляется с накопителей через USB порт
• Автопоиск
• Автоматическое сканирование выбранных частот
• Режим 2К, 8K
• Видео разрешение: 720 x 576(PAL), 720 x 480(NTSC)
• Декодирование аудио MPEG / Musicam LayerI и II
• Память SDRAM 16MB
• FLASH 8MB
• Демодуляция: QPSK, 16QAM, 64QAM
• Время работы: 4-6 часов (при полной зарядке)
• Время зарядки: 5 часов (220V)

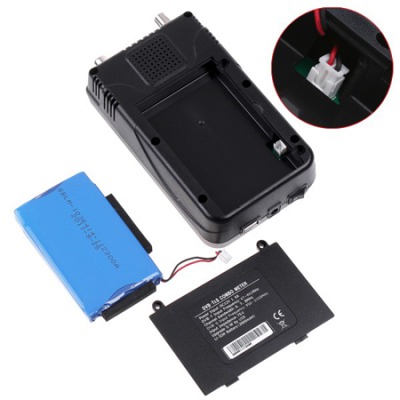

• Lithium-ion аккумулятор 8.4V/3000mAH

• Функция проигрывания mp3-файлов и фотографий JPEG с USB-накопителей

• Размеры: 155x95x45 mm

DVB-S:
• Входные частоты: 950 - 2150MHz
• Поддержка дайсика и 22kHz Switch
• Уровень сигнала: 65dbm~25dbm
• SCPC and MCPC: Да

DVB-T:
• Входные частоты: 76 - 870 MHz
• Уровень: 40dBuV - 110dBuV
• Входное сопротивление: 75ohm
• FEC режим 1/2, 2/3, 3/4, 5/6 & 7/8
• Ширина полосы пропускания канала: 6MHz/7MHz/8 MHz
• Tuner Connector IEC-Type, IEC 169-2

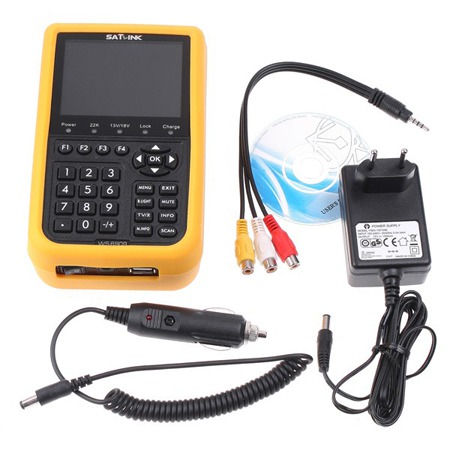

Комплектация: A / V Cable Adapter 3.5 jack to 3x RCA jack, желтое защитное резиновое покрытие, зарядка 12VDC, автомобильная зарядка.

Сайт производителя: www.satlinkmeters.com
